産品描述
參數

應用領域:

大功率開關電源、逆變焊機電源、IGBT直流電源 X光電源、激光電源、通訊設備電源、 UPS不間斷電源和高頻感應加熱電源、新能源汽車充電樁直流充電電源、電解電鍍電源、變頻調速電源

性能特點:

用優質鐵基納米晶帶材制造,具有良好的溫度穩定性,可在130 oC長期工作;高飽和磁感應強度,能有效縮小器件體積;高磁導率、低矯頑力可提高變壓器效率、減小激磁功率和線圈分布參數低損耗、低磁緻伸縮系數,能降低變壓器的溫升。



産品規格:

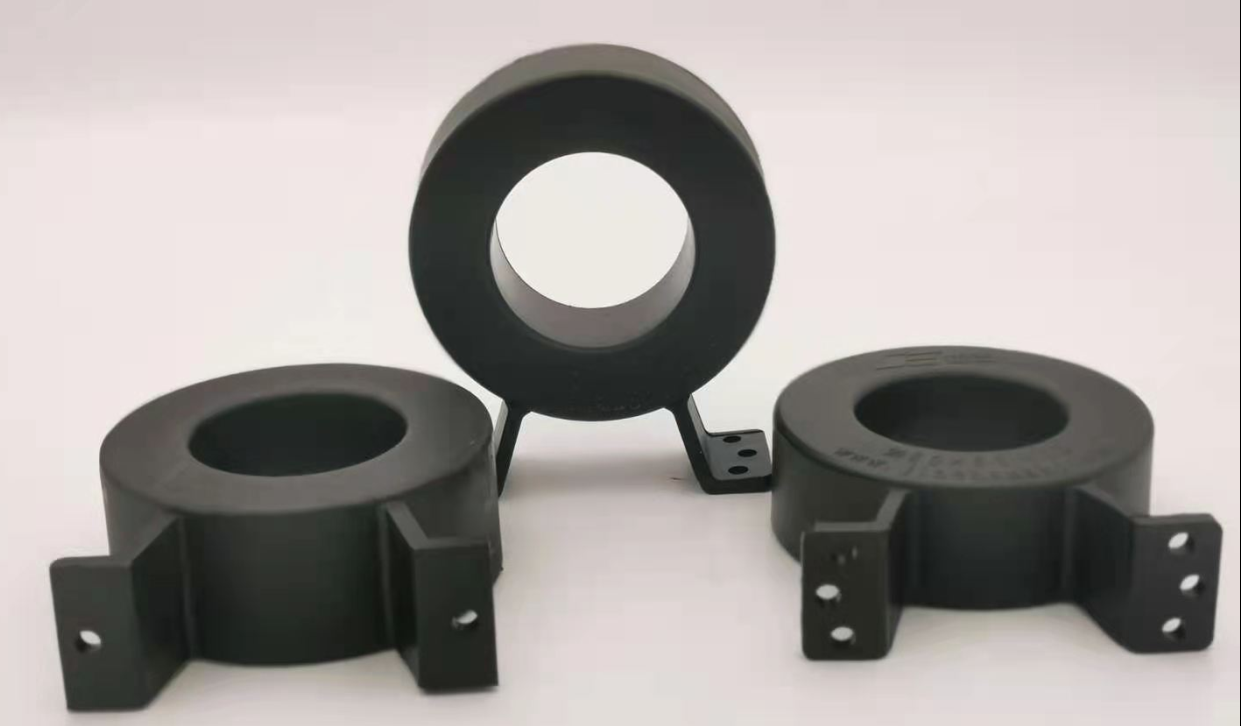

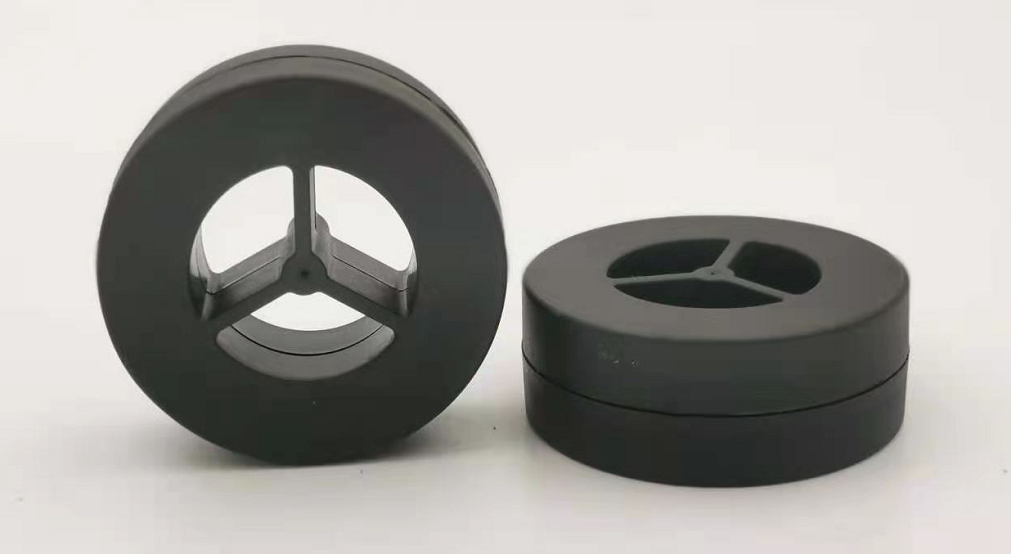

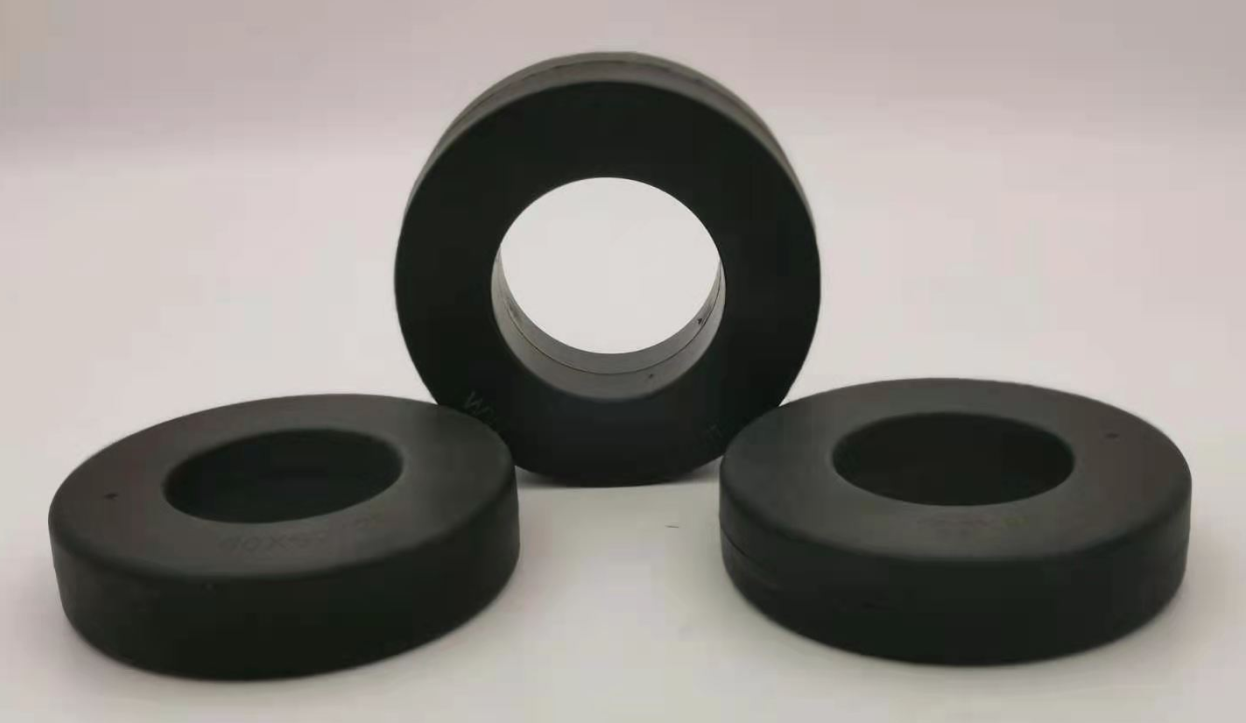

外形有環形和矩形兩大類
外包裝有金屬、塑料保護盒、或者經特殊處理後不裝盒

常用納米晶帶護盒變壓器鐵芯規格:

産品規格

鐵芯尺寸

護盒尺寸

截面積(cm2)

磁路長度

裸鐵芯重量

OD

ID

HT

OD

ID

HT

JSONL-503220

50

32

20

53

29

23

1.35

12.88

≥109

JSONL-644020

64

40

20

66

37

23

1.8

16.34

≥184

JSONL-704025

70

40

25

72

37

28

2.81

17.28

≥305

JSONL-805030

80

50

30

82

46

35

2.25

20.42

≥432

JSONL-805025

80

50

25

85

44

30

2.81

20.42

360

JSONL-1005025

100

50

25

105

44

30

4.69

23.56

≥693

JSONL-1006020

100

60

20

105

56

23

3

25.13

≥473

JSONL-1056030

105

60

30

109

56

35

5.7

25.92

≥824

JSONL-1206030

120

60

30

125

57

35

6.75

28.27

≥1198

JSONL-1207020

120

70

20

125

67

25

3.75

29.85

≥702

JSONL-1207025

120

70

25

125

67

30

4.69

29.85

≥878

JSONL-1207030

120

70

30

125

67

35

5.63

29.85

≥1054

JSONL-1308040

130

80

40

136

76

45

7.5

32.99

≥1553

JSONL-1308050

130

80

50

136

76

55

9.38

32.99

≥1942

注:其他規格可按相關要求制做。
